Công tắc 4 cực (công tắc trung gian) là giải pháp tối ưu giúp điều khiển bật/tắt một bóng đèn từ 3 vị trí trở lên, rất thích hợp cho cầu thang nhiều tầng hay hành lang dài. Trong bài viết này, Điện Nước Hưng Thịnh sẽ giúp bạn hiểu rõ khái niệm, cấu tạo, nguyên lý hoạt động và hướng dẫn cách đấu công tắc 4 cực an toàn, chuẩn kỹ thuật ngay tại nhà.
Công tắc 4 cực là gì?

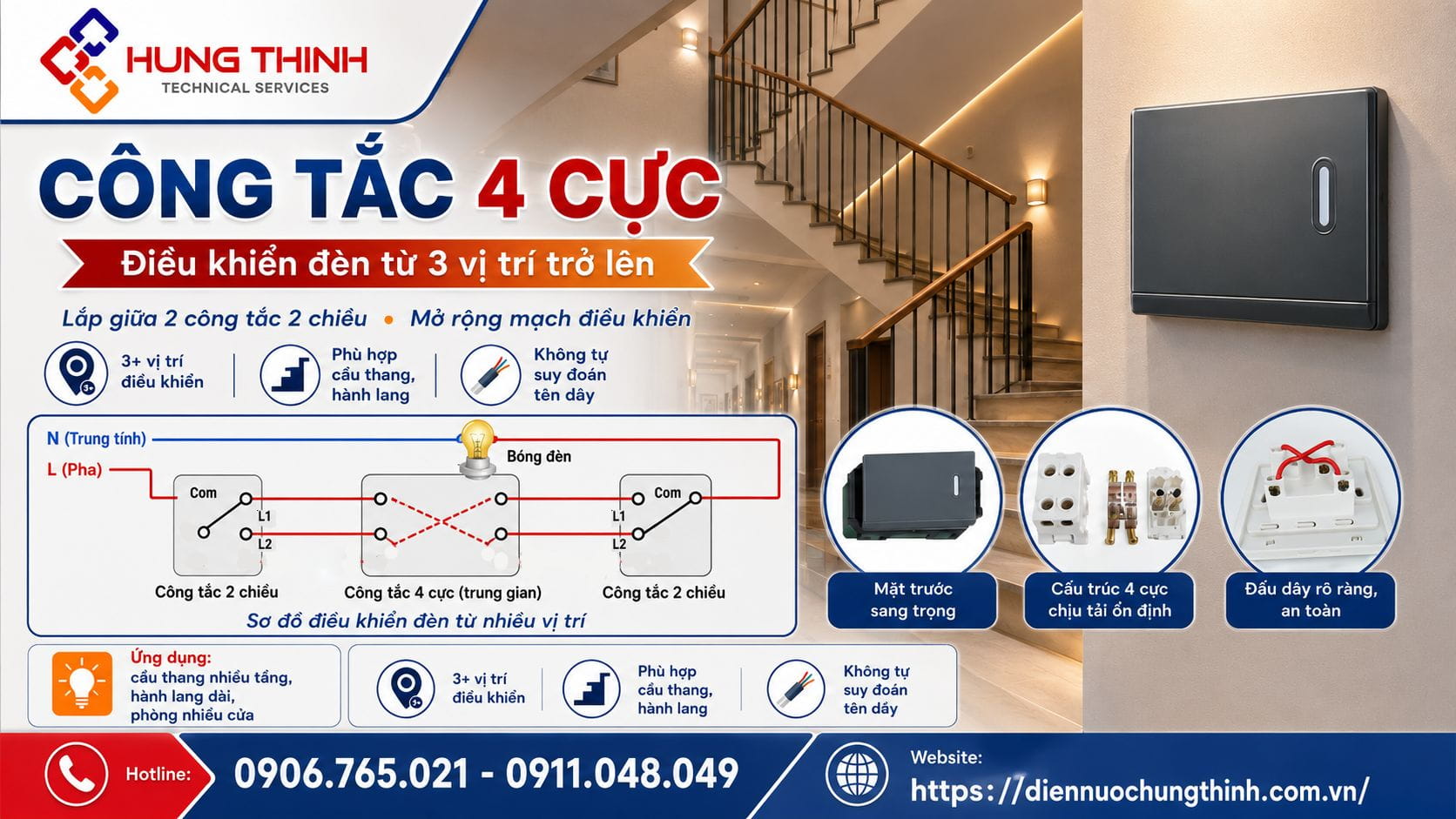

Công tắc 2 chiều 4 cực, còn gọi là công tắc trung gian, là thiết bị được sử dụng trong mạch điều khiển khi cần bật hoặc tắt cùng một thiết bị điện từ ba vị trí trở lên.
Khác với công tắc 1 chiều chỉ điều khiển tại một điểm và công tắc 2 chiều thường được dùng ở hai đầu mạch, công tắc trung gian được lắp ở giữa các công tắc 2 chiều để mở rộng số vị trí điều khiển.
Loại công tắc này thường được ứng dụng cho đèn cầu thang nhiều tầng, hành lang dài, phòng có nhiều lối đi hoặc những khu vực cần điều khiển ánh sáng tại nhiều vị trí.
Cấu tạo của công tắc 4 cực:

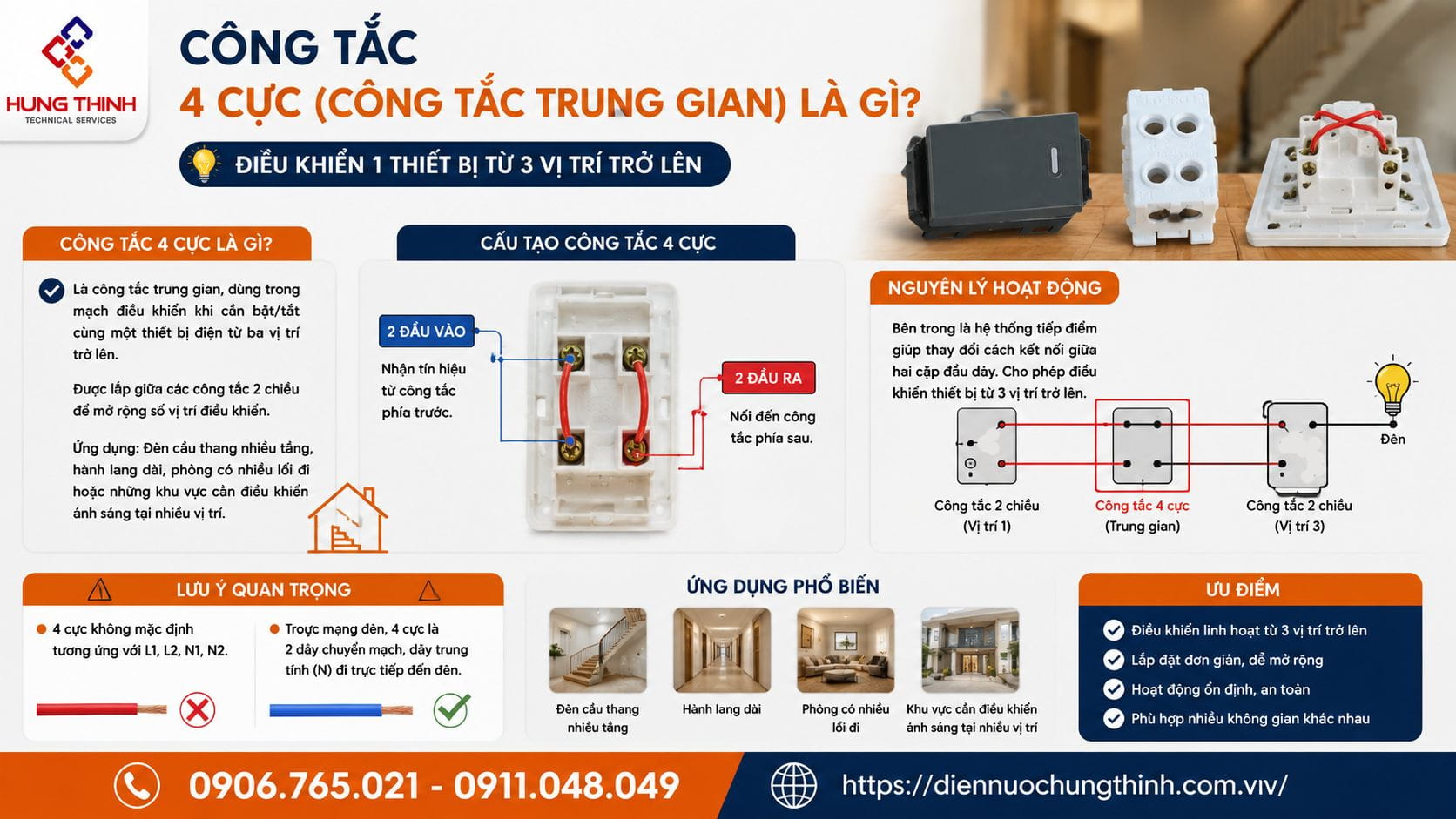

Công tắc trung gian thông dụng có 4 đầu đấu dây, được chia thành hai cặp:
- Hai đầu vào nhận tín hiệu từ công tắc phía trước.
- Hai đầu ra nối đến công tắc phía sau.
Điểm cần lưu ý là 4 cực này không mặc định tương ứng với L1, L2, N1, N2 như một số tài liệu mô tả. Trong mạch công tắc trung gian dùng để điều khiển đèn, bốn cực thường là các đầu của hai dây chuyển mạch, còn dây trung tính thường đi trực tiếp đến đèn.
Bên ngoài công tắc gồm mặt che, nút hoặc cần gạt và phần vỏ bảo vệ. Bên trong là hệ thống tiếp điểm giúp thay đổi cách kết nối giữa hai cặp đầu dây.

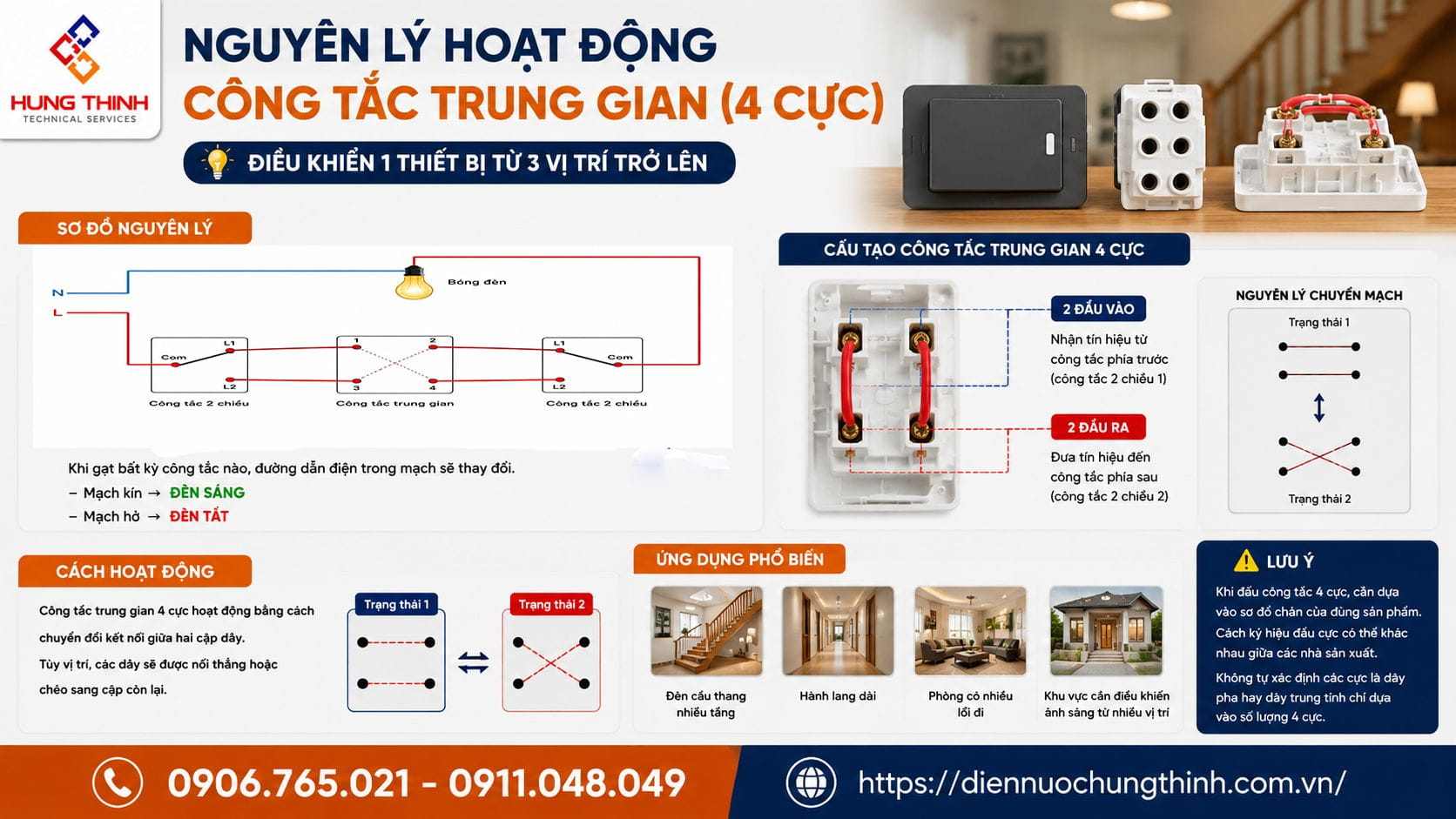

Nguyên lý công tắc 4 cực:
Công tắc đảo chiều 4 cực hoạt động bằng cách chuyển đổi kết nối giữa hai cặp dây. Tùy vị trí của công tắc, các dây có thể được nối theo một trạng thái hoặc chuyển sang trạng thái kết nối khác.
Trong mạch điều khiển nhiều vị trí, công tắc trung gian được đặt giữa hai công tắc 2 chiều:
Công tắc 2 chiều → Công tắc trung gian → Công tắc 2 chiều → Đèn
Khi người dùng thay đổi trạng thái của bất kỳ công tắc nào, đường dẫn điện trong mạch sẽ thay đổi. Nếu mạch kín, đèn sáng; nếu đường dẫn bị chuyển sang trạng thái ngắt, đèn tắt.
Nhờ nguyên lý này, bạn có thể điều khiển cùng một bóng đèn từ 3, 4 hoặc nhiều vị trí, tùy số lượng công tắc trung gian được bố trí trong mạch.
Lưu ý: Khi đấu công tắc điện 4 cực, cần dựa vào sơ đồ chân của đúng sản phẩm vì cách ký hiệu đầu cực có thể khác nhau giữa các nhà sản xuất. Không nên tự xác định các cực là dây pha hay dây trung tính chỉ dựa vào số lượng 4 cực.
Ứng dụng của công tắc 4 cực:
Công tắc trung gian 4 cực được dùng trong những mạch điện cần điều khiển một bóng đèn từ nhiều vị trí. Khi kết hợp với hai công tắc 2 chiều ở hai đầu, công tắc trung gian có thể được lắp thêm vào giữa để mở rộng số điểm điều khiển.
Một số vị trí thường áp dụng gồm:
- Cầu thang nhiều tầng: Có thể bật/tắt đèn tại từng tầng mà không cần quay lại vị trí cũ.
- Hành lang dài: Cho phép điều khiển đèn từ nhiều điểm dọc theo hành lang.
- Phòng lớn có nhiều cửa: Thuận tiện khi cần bật hoặc tắt cùng một hệ thống đèn từ các lối ra vào khác nhau.
- Khu vực công cộng hoặc văn phòng: Có thể bố trí nhiều điểm điều khiển tùy theo thiết kế hệ thống điện.

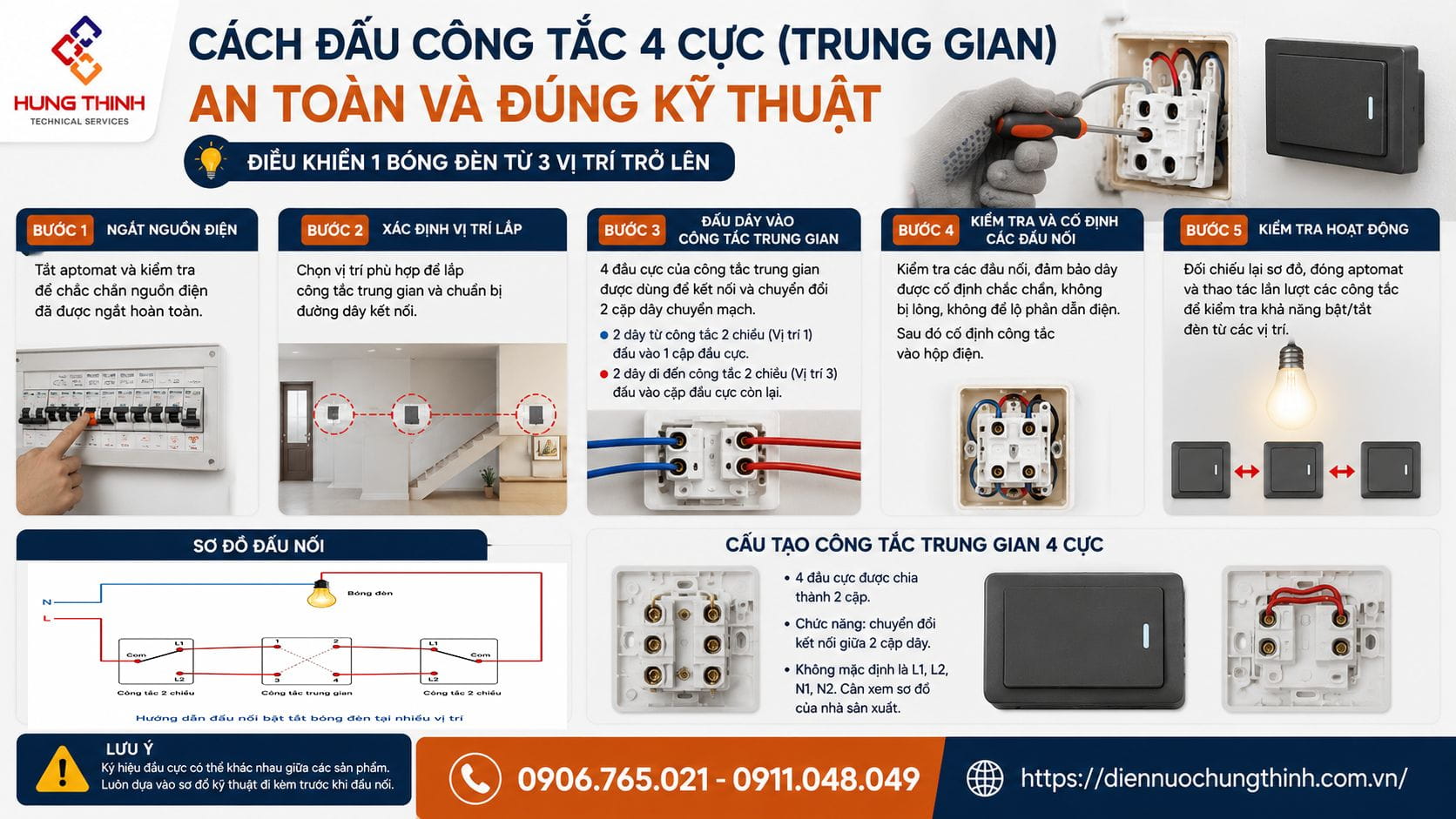

Cách đấu công tắc trung gian 4 cực an toàn và đúng kỹ thuật:
Công tắc trung gian 4 cực được sử dụng kết hợp với hai công tắc 2 chiều để điều khiển một bóng đèn từ nhiều vị trí. Khi lắp đặt, cần xác định đúng các đầu cực và thực hiện theo sơ đồ đấu công tắc 4 cực của loại công tắc đang sử dụng.
Bước 1: Ngắt nguồn điện:
Tắt aptomat của mạch điện trước khi tiến hành đấu nối. Kiểm tra lại để chắc chắn nguồn điện đã được ngắt hoàn toàn.
Bước 2: Xác định vị trí lắp công tắc:
Chọn vị trí phù hợp để lắp công tắc trung gian và chuẩn bị đường dây kết nối giữa công tắc này với hai công tắc 2 chiều ở hai đầu mạch.
Bước 3: Đấu dây vào công tắc trung gian:
Công tắc trung gian có 4 đầu cực, được sử dụng để kết nối và chuyển đổi hai cặp dây chuyển mạch.

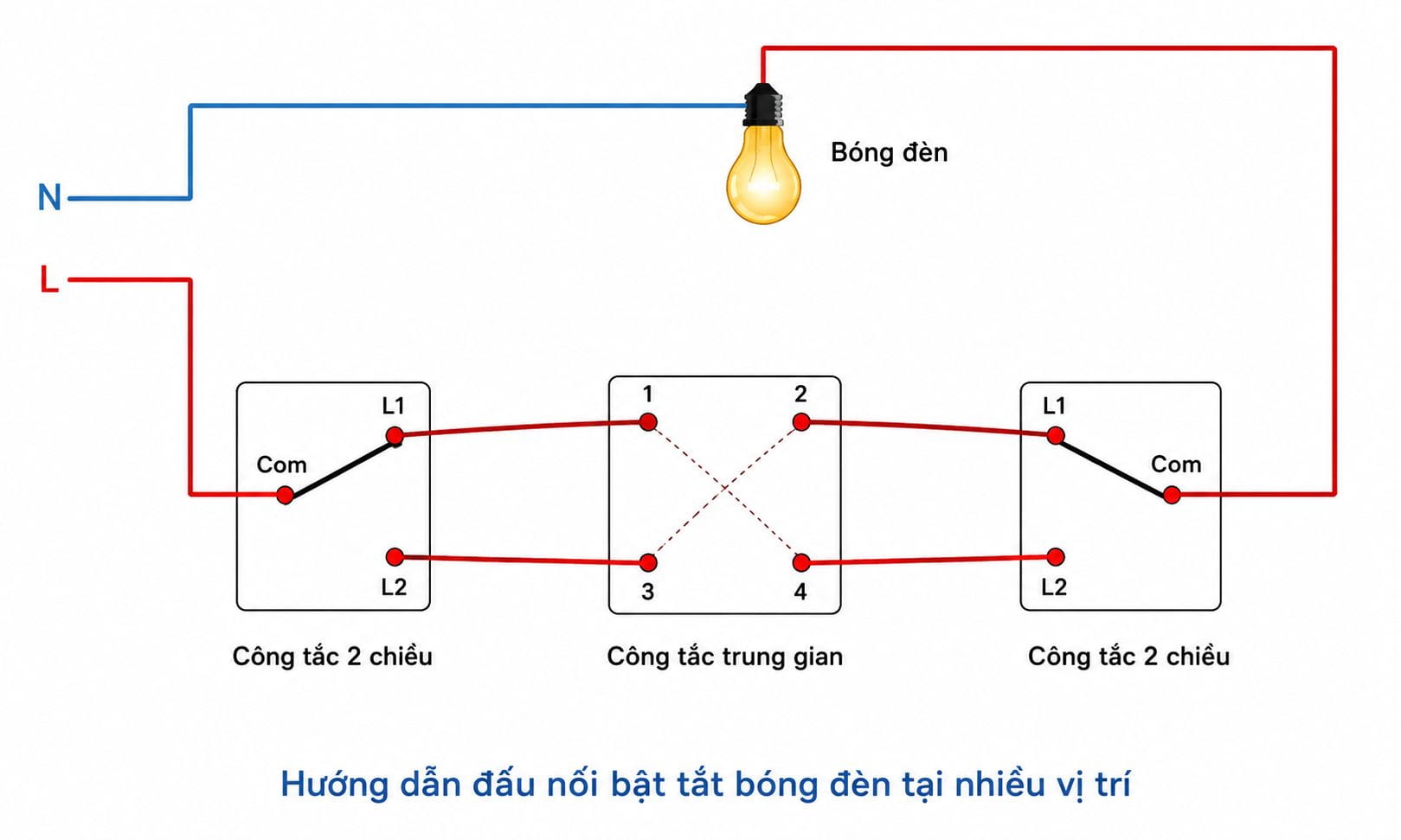

Hai dây từ công tắc 2 chiều thứ nhất được đấu vào một cặp đầu cực của công tắc trung gian. Hai đầu cực còn lại nối với hai dây đi đến công tắc 2 chiều thứ hai.
Bước 4: Kiểm tra và cố định các đầu nối:
Sau khi đấu dây, kiểm tra các đầu nối để đảm bảo dây được cố định chắc chắn, không bị lỏng và không để lộ phần dẫn điện. Sau đó cố định công tắc vào hộp điện.
Bước 5: Kiểm tra hoạt động:
Đối chiếu lại toàn bộ dây dẫn với sơ đồ đấu nối của nhà sản xuất trước khi cấp điện. Sau khi đảm bảo các kết nối chính xác, đóng aptomat và lần lượt thao tác các công tắc để kiểm tra khả năng bật/tắt đèn từ các vị trí khác nhau.
Lưu ý: Không nên tự xác định chức năng của từng chân chỉ dựa vào vị trí hoặc màu sắc. Ký hiệu đầu cực của công tắc có thể khác nhau giữa các sản phẩm, vì vậy cần căn cứ vào sơ đồ đấu công tắc 4 cực đúng kỹ thuật đi kèm công tắc.

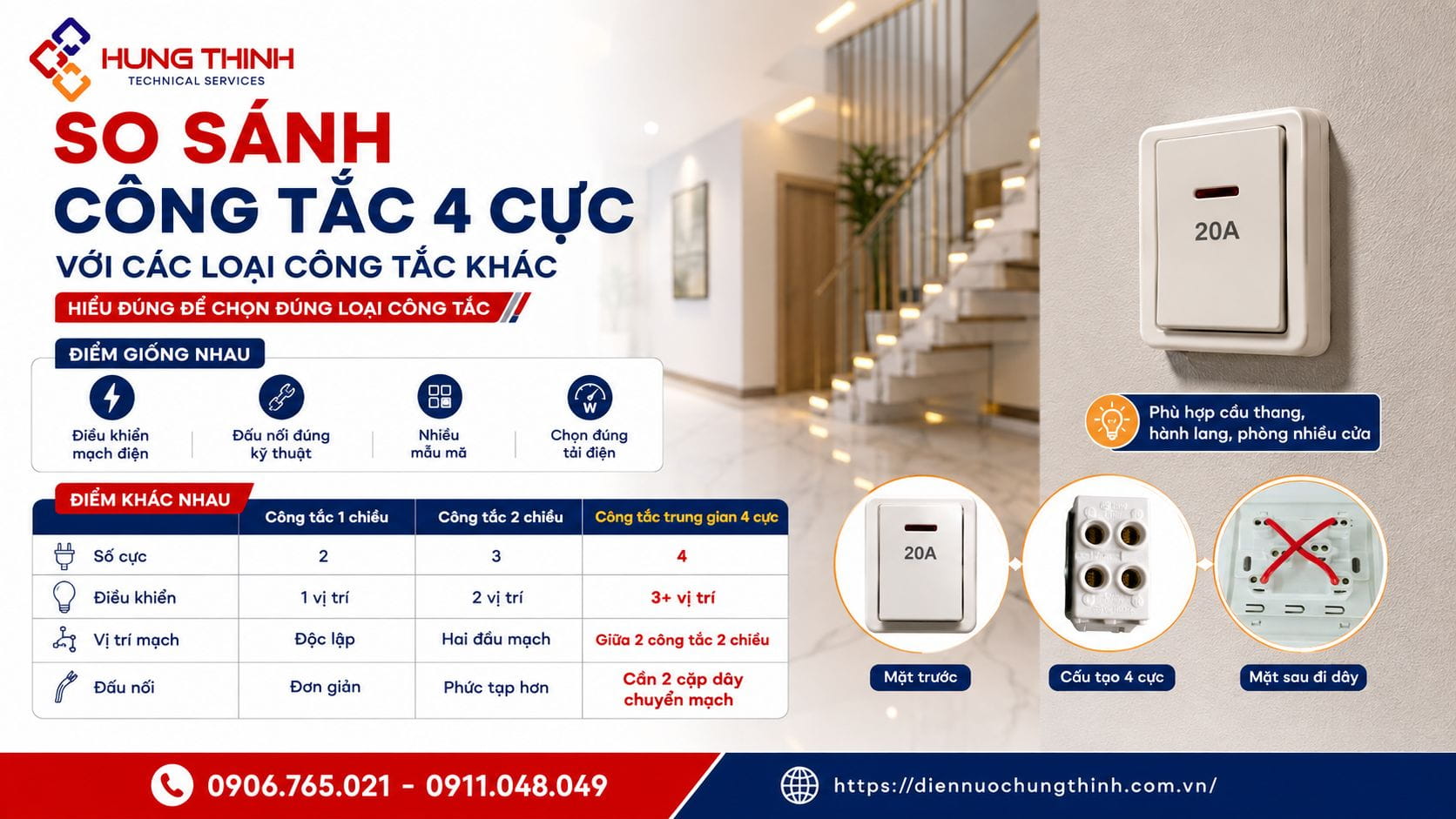

So sánh công tắc 2 chiều 4 cực với các loại công tắc khác:
Công tắc điện 4 cực và các loại công tắc điện khác đều có nhiệm vụ đóng, ngắt hoặc chuyển đổi mạch điện. Tuy nhiên, số lượng đầu cực và cách sử dụng của từng loại sẽ khác nhau tùy theo thiết kế của mạch.
Điểm giống nhau:
- Đều dùng để điều khiển mạch điện: Có thể được sử dụng trong các hệ thống chiếu sáng hoặc điều khiển thiết bị điện phù hợp với thông số của công tắc.
- Đều cần đấu nối đúng kỹ thuật: Các đầu dây phải được kết nối đúng vị trí và đảm bảo tiếp xúc chắc chắn.
- Đều có nhiều mẫu mã: Tùy thiết kế, công tắc có thể được sử dụng cho các hệ thống điện dân dụng hoặc những nhu cầu điều khiển khác nhau.
- Đều cần lựa chọn theo tải điện: Dòng điện và công suất thiết bị phải nằm trong giới hạn cho phép của công tắc.
Điểm khác nhau:
|
Tiêu chí |
Công tắc 1 chiều |
Công tắc 2 chiều |
Công tắc trung gian 4 cực |
|
Số đầu cực |
Thường có 2 cực |
Thường có 3 cực |
Thường có 4 cực |
|
Cách sử dụng |
Điều khiển thiết bị từ 1 vị trí |
Có thể phối hợp để điều khiển từ 2 vị trí |
Phối hợp với công tắc 2 chiều để tăng số vị trí điều khiển |
|
Ứng dụng |
Phòng, khu vực chỉ cần một điểm bật/tắt |
Cầu thang, hành lang, phòng ngủ |
Mạch cần điều khiển đèn từ 3 vị trí trở lên |
|
Vị trí trong mạch |
Có thể sử dụng độc lập |
Thường đặt ở hai đầu mạch |
Đặt giữa hai công tắc 2 chiều |
|
Độ phức tạp đấu nối |
Đơn giản |
Phức tạp hơn công tắc 1 chiều |
Cần đấu đúng hai cặp dây chuyển mạch |
Nên chọn loại nào?
- Nếu chỉ cần bật/tắt đèn tại một vị trí, công tắc 1 chiều là lựa chọn phù hợp.
- Nếu muốn điều khiển một bóng đèn tại hai vị trí, có thể sử dụng hai công tắc 2 chiều.
- Nếu cần điều khiển cùng một bóng đèn tại ba vị trí trở lên, có thể kết hợp hai công tắc 2 chiều với một hoặc nhiều công tắc trung gian 4 cực.
Lưu ý: Số lượng đầu cực và cách ký hiệu có thể thay đổi tùy từng thiết kế sản phẩm. Khi đấu nối thực tế, nên kiểm tra sơ đồ kỹ thuật của đúng mẫu công tắc thay vì chỉ dựa vào số cực.

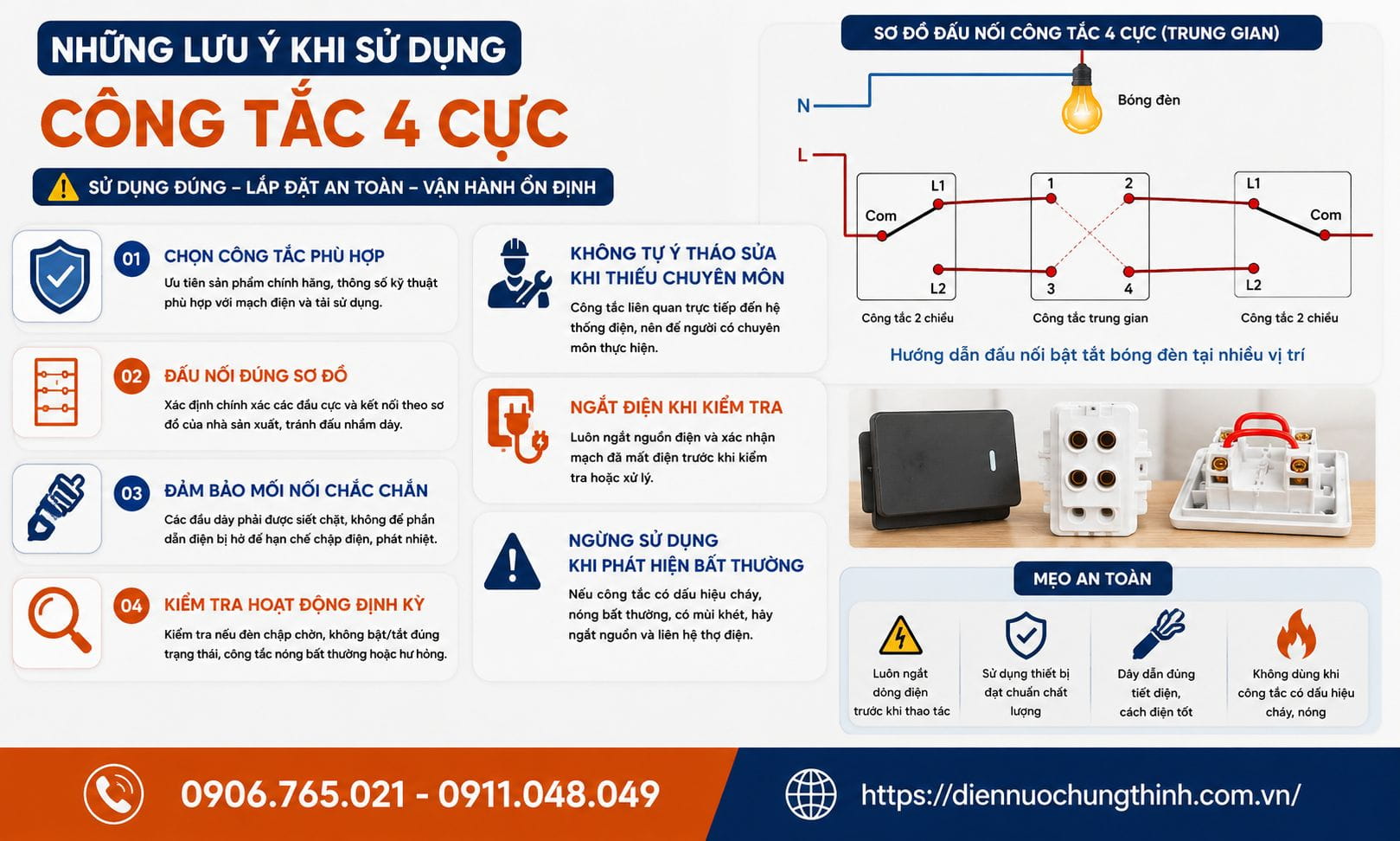

Những lưu ý khi sử dụng công tắc 4 cực:
Để công tắc trung gian hoạt động ổn định và hạn chế các sự cố trong quá trình sử dụng, bạn nên lưu ý những điểm sau:
- Chọn công tắc phù hợp: Ưu tiên sản phẩm có nguồn gốc rõ ràng, thông số kỹ thuật phù hợp với mạch điện và tải sử dụng.
- Đấu nối đúng sơ đồ: Khi lắp đặt, cần xác định chính xác các đầu cực và kết nối theo sơ đồ của nhà sản xuất, tránh đấu nhầm dây làm mạch hoạt động không đúng.
- Đảm bảo các mối nối chắc chắn: Các đầu dây phải được cố định tốt, không để phần dẫn điện bị hở nhằm hạn chế nguy cơ chập điện hoặc phát nhiệt tại điểm tiếp xúc.
- Kiểm tra hoạt động định kỳ: Nếu đèn có hiện tượng chập chờn, không bật/tắt đúng trạng thái, công tắc phát nhiệt bất thường hoặc có dấu hiệu hư hỏng, cần kiểm tra sớm.
- Không tự ý tháo sửa khi thiếu chuyên môn: Công tắc liên quan trực tiếp đến hệ thống điện, vì vậy không nên tự tháo hoặc sửa chữa nếu không có kiến thức kỹ thuật.
- Ngắt điện khi kiểm tra: Trước khi xử lý bất kỳ vấn đề nào liên quan đến dây dẫn hoặc công tắc, cần ngắt nguồn điện và xác nhận mạch đã mất điện.
- Ngừng sử dụng khi phát hiện bất thường: Nếu công tắc có dấu hiệu cháy, nóng bất thường, phát ra tiếng kêu hoặc có mùi khét, nên ngắt nguồn và nhờ thợ điện kiểm tra.
Giá công tắc 4 cực bao nhiêu?
Giá công tắc điện 4 cực không cố định mà phụ thuộc vào thương hiệu, thiết kế, chất liệu, dòng định mức và nơi bán. Các mẫu phổ thông thường có mức giá dễ tiếp cận, trong khi sản phẩm cao cấp hoặc có thiết kế đặc biệt sẽ có giá cao hơn.
Khi chọn mua, không nên chỉ dựa vào giá bán mà cần kiểm tra đúng loại công tắc trung gian, số cực, dòng điện định mức và khả năng tương thích với hệ thống điện.
Một số thương hiệu công tắc có thể tham khảo:
Trên thị trường hiện có nhiều thương hiệu thiết bị điện với các dòng công tắc khác nhau. Khi lựa chọn, bạn nên ưu tiên sản phẩm có nguồn gốc rõ ràng, thông số kỹ thuật đầy đủ và phù hợp với nhu cầu sử dụng.
Một số thương hiệu phổ biến có thể tham khảo gồm Panasonic, Schneider Electric, Sino, Comet, Lioa và các thương hiệu thiết bị điện khác. Mẫu mã, khả năng cung cấp công tắc trung gian 4 cực và giá bán có thể khác nhau tùy từng dòng sản phẩm.

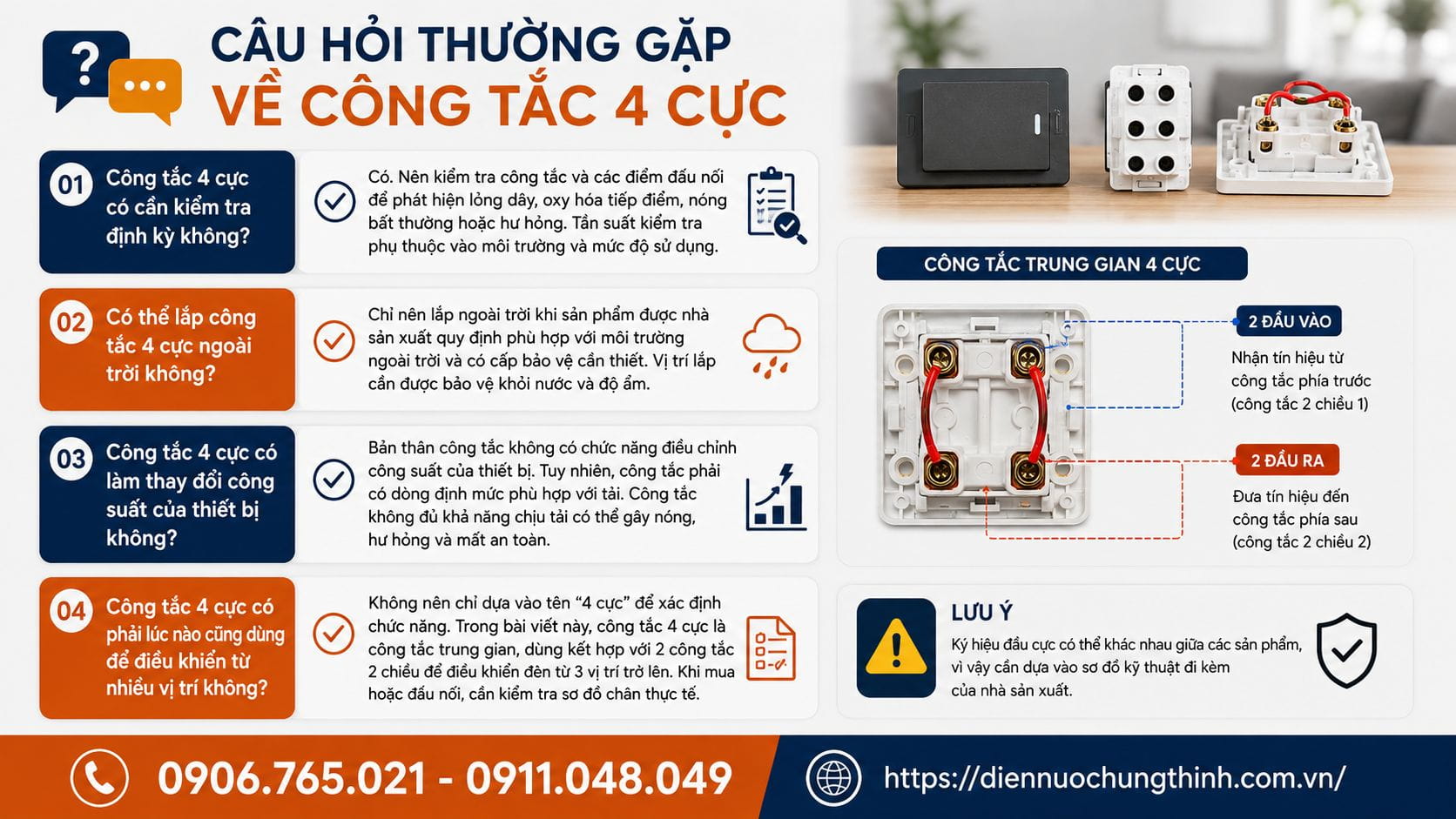

Câu hỏi thường gặp về công tắc 4 cực:
Công tắc điện 4 cực có cần kiểm tra định kỳ không?
Có. Trong quá trình sử dụng, nên kiểm tra công tắc và các điểm đấu nối để phát hiện tình trạng lỏng dây, oxy hóa tiếp điểm, nóng bất thường hoặc dấu hiệu hư hỏng. Không nhất thiết phải cố định một mốc 6 tháng cho mọi hệ thống; tần suất kiểm tra nên phụ thuộc vào môi trường và mức độ sử dụng.
Có thể lắp công tắc 2 chiều 4 cực ngoài trời không?
Chỉ nên lắp ngoài trời khi sản phẩm được nhà sản xuất quy định phù hợp với môi trường ngoài trời và có cấp bảo vệ cần thiết. Vị trí lắp đặt cũng cần được bảo vệ khỏi nước và độ ẩm theo yêu cầu của thiết bị.
Công tắc trung gian 4 cực có làm thay đổi công suất của thiết bị không?
Bản thân công tắc không có chức năng điều chỉnh công suất của thiết bị. Tuy nhiên, công tắc phải có dòng định mức phù hợp với tải. Nếu sử dụng công tắc không đủ khả năng chịu tải, tiếp điểm có thể nóng, hư hỏng và gây mất an toàn.
Công tắc đảo chiều 4 cực có phải lúc nào cũng dùng để điều khiển từ nhiều vị trí không?
Không nên chỉ dựa vào tên “4 cực” để xác định chức năng. Trong bài viết này, công tắc 4 cực được hiểu là công tắc trung gian, được sử dụng kết hợp với hai công tắc 2 chiều để điều khiển một mạch đèn từ từ ba vị trí trở lên. Khi mua hoặc đấu nối, cần kiểm tra sơ đồ chân thực tế của sản phẩm.
Tóm lại, công tắc 4 cực là thiết bị không thể thiếu khi bạn cần điều khiển một bóng đèn từ 3 vị trí trở lên như cầu thang hay hành lang rộng. Nắm rõ khái niệm, cấu tạo, nguyên lý và cách đấu sẽ giúp bạn dễ dàng thiết lập hệ thống chiếu sáng linh hoạt, an toàn cho không gian sống.
