Cách đấu công tắc bình nóng lạnh đúng chuẩn sẽ giúp hệ thống điện trong nhà hoạt động an toàn hơn, đặc biệt tại những khu vực thường xuyên tiếp xúc với nước như nhà tắm. Đây là thiết bị có khả năng chịu tải lớn và thường được dùng cho bình nóng lạnh, đèn sưởi hoặc một số thiết bị điện công suất cao khác.
Tuy nhiên, nếu lắp đặt sơ sài hoặc đấu nối sai kỹ thuật, công tắc rất dễ xảy ra tình trạng chập chờn hoặc mất an toàn khi vận hành. Trong bài viết này, Điện Nước Hưng Thịnh sẽ chia sẻ chi tiết cách đấu công tắc điện 20a cho bình nóng lạnh đơn giản để bạn dễ thực hiện hơn trong thực tế.

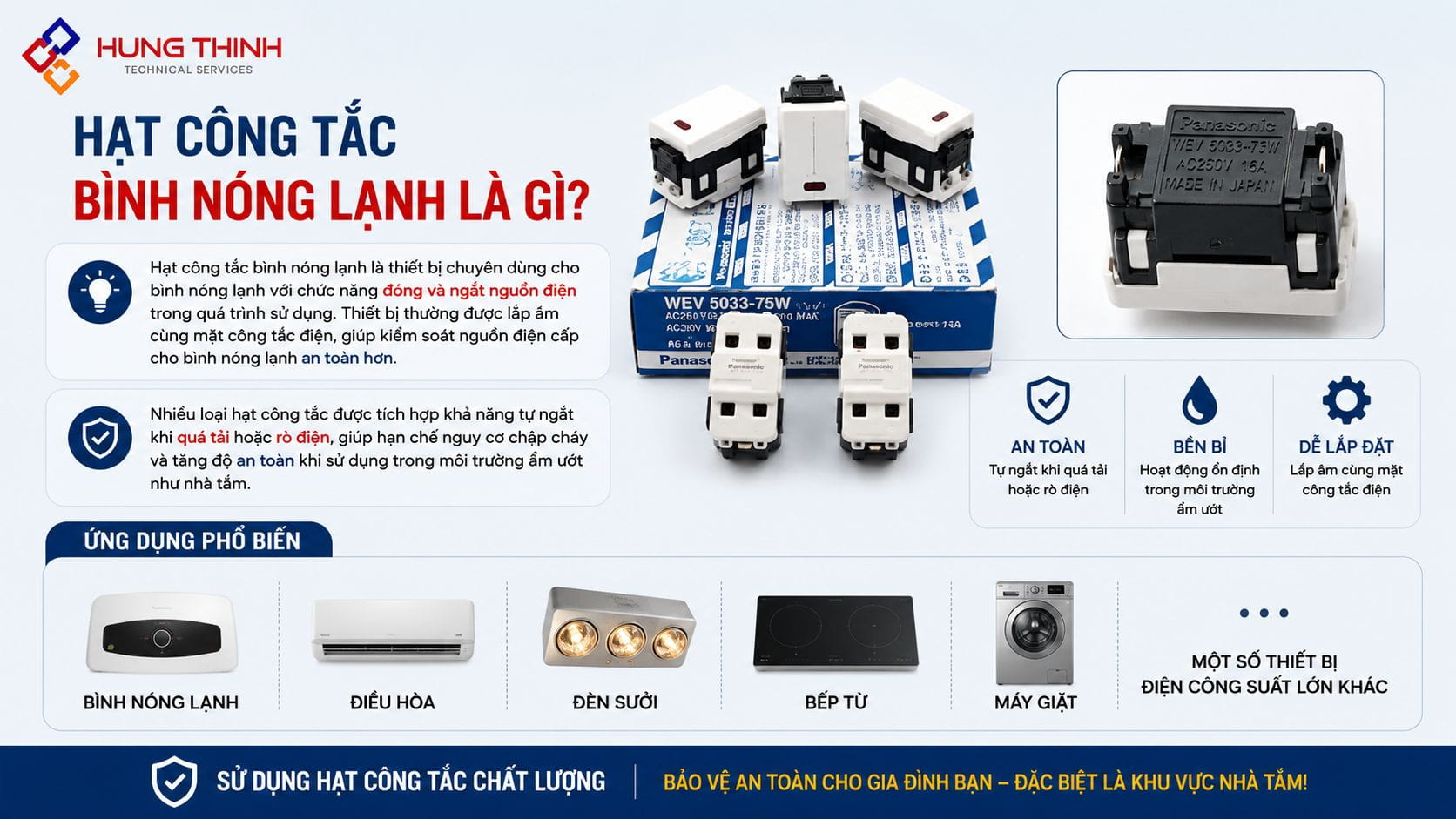

Hạt công tắc bình nóng lạnh là gì?
Hạt công tắc bình nóng lạnh là thiết bị được thiết kế chuyên dùng cho bình nóng lạnh với chức năng đóng và ngắt nguồn điện trong quá trình sử dụng. Đây là bộ phận thường được lắp âm cùng mặt công tắc điện nhằm giúp người dùng kiểm soát nguồn điện cấp cho bình nóng lạnh an toàn hơn.
Ngoài chức năng bật tắt thông thường, nhiều loại hạt công tắc bình nóng lạnh hiện nay còn được tích hợp khả năng tự ngắt khi xảy ra tình trạng quá tải hoặc rò điện. Nhờ đó, thiết bị giúp hạn chế nguy cơ chập cháy và tăng độ an toàn khi sử dụng trong môi trường có độ ẩm cao như nhà tắm.
Bên cạnh bình nóng lạnh, loại công tắc này còn có thể dùng cho:
- Điều hòa
- Đèn sưởi
- Bếp từ
- Một số thiết bị điện công suất lớn khác

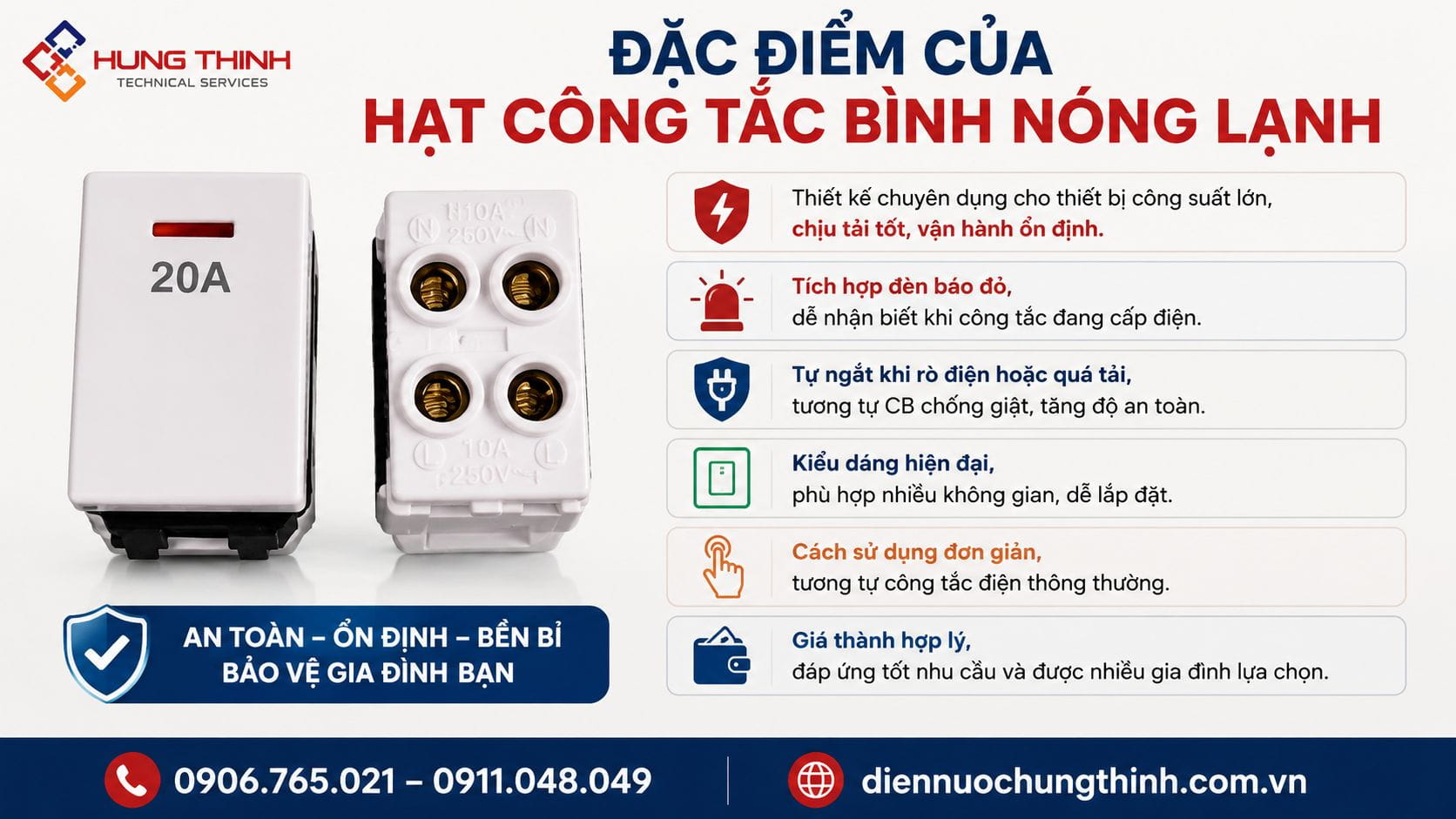

Đặc điểm của hạt công tắc bình nóng lạnh:
- Hạt công tắc được sản xuất riêng cho các thiết bị công suất lớn nên có khả năng chịu tải tốt và hoạt động ổn định hơn so với công tắc thông thường.
- Nhiều sản phẩm được tích hợp đèn báo màu đỏ giúp người dùng dễ nhận biết khi công tắc đang cấp điện cho thiết bị.
- Ngoài chức năng đóng ngắt điện, công tắc còn hỗ trợ tự ngắt khi phát hiện rò điện hoặc quá tải, hoạt động tương tự như CB chống giật nhằm tăng độ an toàn khi sử dụng.
- Hạt công tắc bình nóng lạnh hiện nay có kiểu dáng khá hiện đại, phù hợp với nhiều không gian nội thất và dễ lắp đặt cùng các mặt công tắc điện phổ biến.
- Cách sử dụng công tắc khá đơn giản, tương tự như các loại công tắc điện thông thường nên người dùng có thể thao tác dễ dàng trong quá trình sử dụng hằng ngày.
- So với các tính năng và mức độ an toàn mà sản phẩm mang lại, hạt công tắc bình nóng lạnh hiện có giá thành khá phù hợp và được nhiều gia đình lựa chọn sử dụng.
Cách đấu công tắc bình nóng lạnh đúng kỹ thuật:
Để hạt công tắc bình nóng lạnh hoạt động ổn định và đảm bảo an toàn khi sử dụng, quá trình đấu nối cần thực hiện đúng sơ đồ kỹ thuật và đúng vị trí dây điện. Dưới đây là hướng dẫn cơ bản giúp bạn dễ hình dung hơn khi thực hiện lắp đặt tại nhà.
Sơ đồ đấu hạt công tắc bình nóng lạnh:
Trước khi tiến hành đấu nối, nên tham khảo sơ đồ đấu dây của hạt công tắc để xác định đúng:
- Dây nóng
- Dây nguội
- Vị trí cấp nguồn
- Đầu ra cấp điện cho bình nóng lạnh
Việc đấu đúng sơ đồ sẽ giúp công tắc hoạt động chính xác, hạn chế tình trạng chập cháy hoặc rò điện trong quá trình sử dụng.
Dụng cụ cần chuẩn bị:
Để thực hiện đấu hạt công tắc bình nóng lạnh, cần chuẩn bị đầy đủ các dụng cụ sau:
- Hạt công tắc bình nóng lạnh
- Tua vít
- Máy khoan điện
- Bút thử điện
- Tua vít 2 cạnh và 4 cạnh
- Kìm cắt dây điện
- Găng tay bảo hộ
Ngoài ra, nên kiểm tra trước tình trạng dây điện và nguồn điện để đảm bảo an toàn trước khi thao tác.

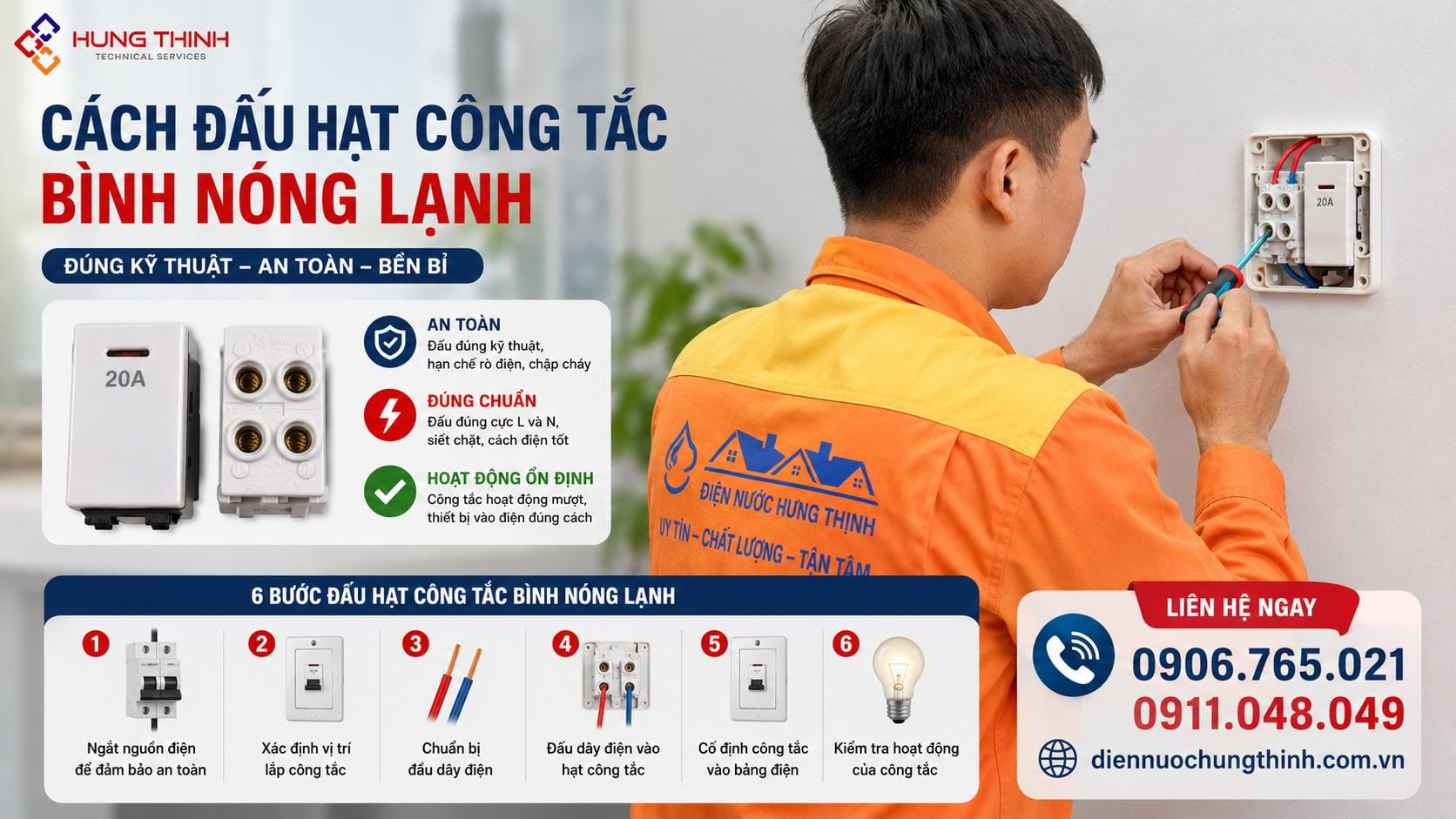

Cách đấu hạt công tắc bình nóng lạnh panasonic đúng kỹ thuật:
Bước 1: Ngắt nguồn điện để đảm bảo an toàn:
Trước khi tiến hành cách đấu công tắc bình nóng lạnh, cần tắt toàn bộ nguồn điện của khu vực thi công tại aptomat hoặc cầu dao tổng.
Ngoài ra, nên sử dụng găng tay cách điện và dép cao su trong quá trình thao tác để hạn chế nguy cơ điện giật khi làm việc với hệ thống điện.
Bước 2: Xác định vị trí lắp công tắc:
Tiến hành xác định vị trí phù hợp để lắp hạt công tắc bình nóng lạnh rồi dùng bút đánh dấu lại nhằm giúp quá trình thi công chính xác và tránh lắp sai vị trí.
Nên lựa chọn nơi khô ráo, thuận tiện cho việc sử dụng và tránh khu vực dễ tiếp xúc trực tiếp với nước.
Bước 3: Chuẩn bị đầu dây điện:
Dùng kéo hoặc kìm tuốt dây điện để bóc lớp vỏ cách điện bên ngoài đầu dây nhằm làm lộ phần lõi đồng bên trong.
Trong quá trình xử lý dây điện cần thao tác cẩn thận để tránh:
- Làm đứt lõi dây
- Làm biến dạng dây đồng
- Ảnh hưởng đến khả năng dẫn điện
Sau khi tuốt dây, nên kiểm tra lại đầu dây trước khi đấu nối vào công tắc.
Bước 4: Đấu dây điện vào hạt công tắc:
Tiến hành nối các dây điện vào đúng vị trí các cực trên công tắc để thiết bị có thể hoạt động ổn định với nguồn điện xoay chiều AC220V.
Thông thường:
- Dây nóng (L) sẽ được đấu vào cực thứ nhất
- Dây trung tính hoặc dây nguội (N) được đấu vào cực còn lại
Trong quá trình đấu nối cần đảm bảo:
- Hai cực được cấp đúng pha điện
- Các đầu dây được siết chắc chắn
- Không để lõi đồng lộ ra quá nhiều bên ngoài
Nếu đấu đúng:
- Bút thử điện sẽ sáng ở dây nóng
- Dây nguội sẽ không làm sáng bút thử điện
Trường hợp cả hai đầu đều sáng đèn thì cần kiểm tra và đấu lại hệ thống để tránh nguy cơ mất an toàn khi sử dụng.
Sau khi hoàn tất đấu nối, nên dùng băng keo cách điện quấn kín các vị trí nối dây nhằm hạn chế rò điện hoặc chập điện.
Bước 5: Cố định công tắc vào bảng điện:
Sau khi đấu dây xong, tiến hành lắp hạt công tắc vào đế âm hoặc bảng điện rồi dùng tua vít siết chặt các ốc cố định.
Cần kiểm tra lại để đảm bảo:
- Dây điện không bị lỏng
- Không còn dây đồng hở ra ngoài
- Công tắc được lắp chắc chắn đúng vị trí
Điều này giúp hạn chế hiện tượng chập điện trong quá trình sử dụng lâu dài.
Bước 6: Kiểm tra hoạt động của công tắc:
Sau khi hoàn tất lắp đặt, bật lại cầu dao hoặc aptomat để cấp nguồn điện cho hệ thống.
Tiếp theo, sử dụng bút thử điện để kiểm tra hoạt động của công tắc và ổ điện.
Nếu công tắc hoạt động bình thường, đèn báo hiển thị ổn định và thiết bị vào điện đúng cách thì quá trình đấu hạt công tắc bình nóng lạnh đã được thực hiện đúng kỹ thuật.
Những điều cần chú ý khi đấu hạt công tắc bình nóng lạnh:
Trong quá trình lắp đặt hạt công tắc bình nóng lạnh, người dùng nên thực hiện cách đấu công tắc bình nóng lạnh đúng kỹ thuật và chú ý đến các yếu tố an toàn để hạn chế rủi ro trong quá trình sử dụng điện lâu dài.
- Nên chọn vị trí lắp công tắc dễ thao tác, thuận tiện khi sử dụng hằng ngày và không bị che khuất hoặc vướng víu trong khu vực nhà tắm.
- Công tắc nên được lắp ở nơi cao ráo, tránh gần khu vực nước bắn trực tiếp để hạn chế nguy cơ ẩm điện hoặc rò điện khi sử dụng.
- Với gia đình có trẻ nhỏ, nên lắp công tắc ngoài tầm với hoặc sử dụng loại có nắp bảo vệ nhằm tăng mức độ an toàn trong sinh hoạt.
- Cần sử dụng công tắc và ổ cắm có chất lượng tốt, đúng công suất của bình nóng lạnh để thiết bị hoạt động ổn định và tránh hiện tượng quá tải điện.
- Nếu phát hiện công tắc có dấu hiệu bất thường như nóng, phát tia lửa, lỏng tiếp điểm hoặc cháy xém thì nên thay mới ngay để tránh sự cố về điện.
- Trong quá trình sử dụng thiết bị điện, tuyệt đối không thao tác khi tay còn ướt để hạn chế nguy cơ điện giật hoặc chập cháy.
- Ngoài ra, nên kiểm tra định kỳ dây điện, đầu nối và công tắc để đảm bảo hệ thống luôn hoạt động an toàn và ổn định theo thời gian.
Hy vọng bài viết đã giúp bạn hiểu rõ hơn về cách đấu công tắc bình nóng lạnh cũng như những lưu ý cần thiết để đảm bảo an toàn trong quá trình sử dụng thiết bị điện công suất lớn. Việc lựa chọn công tắc phù hợp, đấu nối đúng kỹ thuật và kiểm tra định kỳ sẽ giúp hệ thống điện vận hành ổn định hơn và hạn chế nhiều sự cố nguy hiểm.
Đặc biệt với khu vực nhà tắm có độ ẩm cao, người dùng càng cần cẩn thận trong quá trình lắp đặt và sử dụng điện. Nếu cần thợ sửa điện tại nhà của chúng tôi hỗ trợ kỹ thuật hoặc sửa chữa tận nơi, hãy liên hệ Điện Nước Hưng Thịnh qua hotline 0906.765.021 – 0911.048.049.
